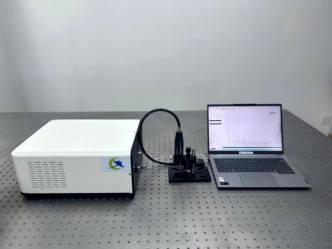

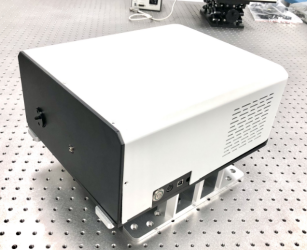

NeoRaman-VPH透射式拉曼光谱仪
谱元光电透射式拉曼光谱仪（NeoRaman-VPH）专为高光通量与高灵敏度应用场景特殊设计的高性能拉曼光谱仪，目前具有可见532nm与近红外785nm两个不同激发波长的配置。
透射式拉曼光谱仪，采用VPH体相位全息光栅，其衍射效率接近90%，搭配成像性能好的光路设计，灵敏度可以达到反射式光谱仪的5倍，并且可以实现高于传统光谱仪2倍的极限分辨率，达到完美的光谱检测效果。同时，配备科研级的深度制冷面阵CCD相机具有收光效率高、信噪比好等特点，这对于测量微弱的发光信号例如拉曼等是非常重要的，为可见光和近红外波段的微弱拉曼信号采集应用提供了解决方案。
应用领域 技术特点
●在线拉曼检测——制药、生物发酵，化学反应过程检测 ●可选785nm,532nm激光器
●气体在线检测及过程分析 ●VPH光栅，衍射效率达90%
●体内或体外医疗诊断 ●零像差设计，衍射极限分辨率
●其他微弱光信号采集 ●可选Andor、Raptor多款科研深制冷相机，暗电流噪声低
●高通量设计，数值孔径0.25
●兼容SMA905光纤及Φ10mm多芯光纤接口，支持多通道
●稳定性高，适用于实验室和工业应用
系列主要型号及规格对照表
系列名称 | 透射式拉曼光谱仪 | ||
型号 | NeoRaman785-VPH | ||
光谱范围 | 0-3200cm-1 | 0-3200cm-1 | 0-3200cm-1 |
分辨率/典型值@25um slit | 4cm-1 | 4cm-1 | 4cm-1 |
激光器 | |||
激发波长 | 785nm | 785nm | 785nm |
激光功率 | ≧320wm | ≧320wm | ≧320wm |
激光线宽 | <0.1nm | <0.1nm | <0.1nm |
透射式光谱仪VPH | |||
焦距(入射/出射） | 100/100mm | 100/100mm | 100/100mm |
光纤接口 | SMA905、FC、Φ10mm多芯光纤 | SMA905、FC、Φ10mm多芯光纤 | SMA905、FC、Φ10mm多芯光纤 |
探测器 | |||
受光方式 | 背照 | 前照 | 背照 |
量子效率 | 82%@900nm | 38%@900nm | 80%@900nm |
像素数 | 2000*256 | 2048*256 | 2048*256 |
像元大小/um | 15*15 | 15*15 | 15*15 |
像元尺寸/mm | 30*3.8 | 30.7*3.8 | 30.7*3.8 |
制冷温度/℃ | -60@25℃ 环境温度 | -60@25℃ 环境温度 | -60@25℃ 环境温度 |
积分时间 | 10ms-60s | 10ms-60s | 10ms-60s |
物理参数 | |||
直流适配器输入 | AC110-240V， 50-60Hz | AC110-240V， 50-60Hz | AC110-240V， 50-60Hz |
直流适配器输出 | DC12V，最大5A | DC12V，最大5A | DC12V，最大5A |
工作温度/℃ | -20-55 | -20-55 | -20-55 |
存储温度/℃ | -30-65 | -30-65 | -30-65 |
工作湿度 | ＜90%RH （不结露） | ＜90%RH （不结露） | ＜90%RH （不结露） |

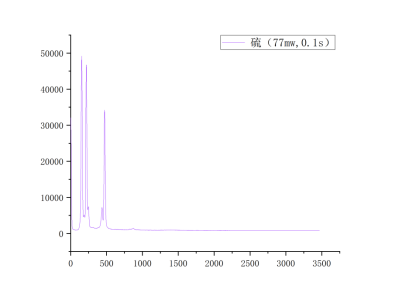

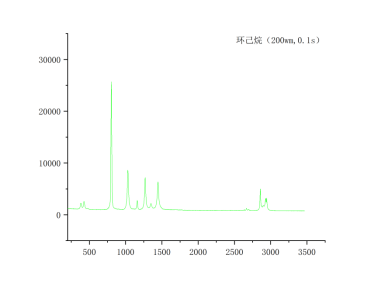

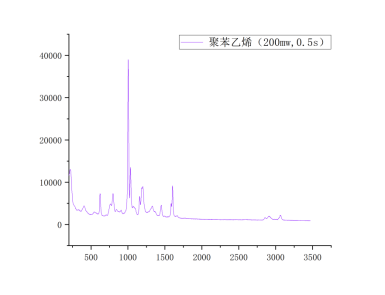

实测数据
